礦用EMI濾波器
分類：
暫無
說明：
針對變頻驅動中的電磁兼容問題
EMI濾波器
?(一)濾波器在變頻驅動系統中的應用簡介
(1)? 為什麼要選用濾波器?
?當前中國工業用電量越來越大，能源短缺問題日益突出，節能變成目前的課題，工業控制中的變頻驅動是節能的利器?，F(xiàn)在變頻器使用越來越廣泛，但是變頻器在工作的時候，PWM的工作方式向電網引入了大量的高次諧波，對電網造成了嚴重的電磁污染，造成并聯在電網上的其他電子設備無法正常工作，形成電磁干擾。另一方面中國電網的質量非常差，用戶在使用變頻器時經常遇到問題，摸不到頭緒，如，變頻器燒掉前端整流部分、多臺變頻器并聯使用時莫名其妙的死機無法工作、變頻器反復的重啟動、控制系統的誤報警、控制總線的誤動作、變頻器工作時其他系統無法正常工作等等。所有的問題都是電磁干擾 (EMI) 問題,使用濾波器就是最好的解決問題方案,經過大量的實驗分析,濾波器可以使故障率從4%減少到2‰,滿足相關的國家法規要求.
我們公司的電磁兼容專家，專門針對變頻驅動中的電磁兼容問題，提出了下面的解決方案。

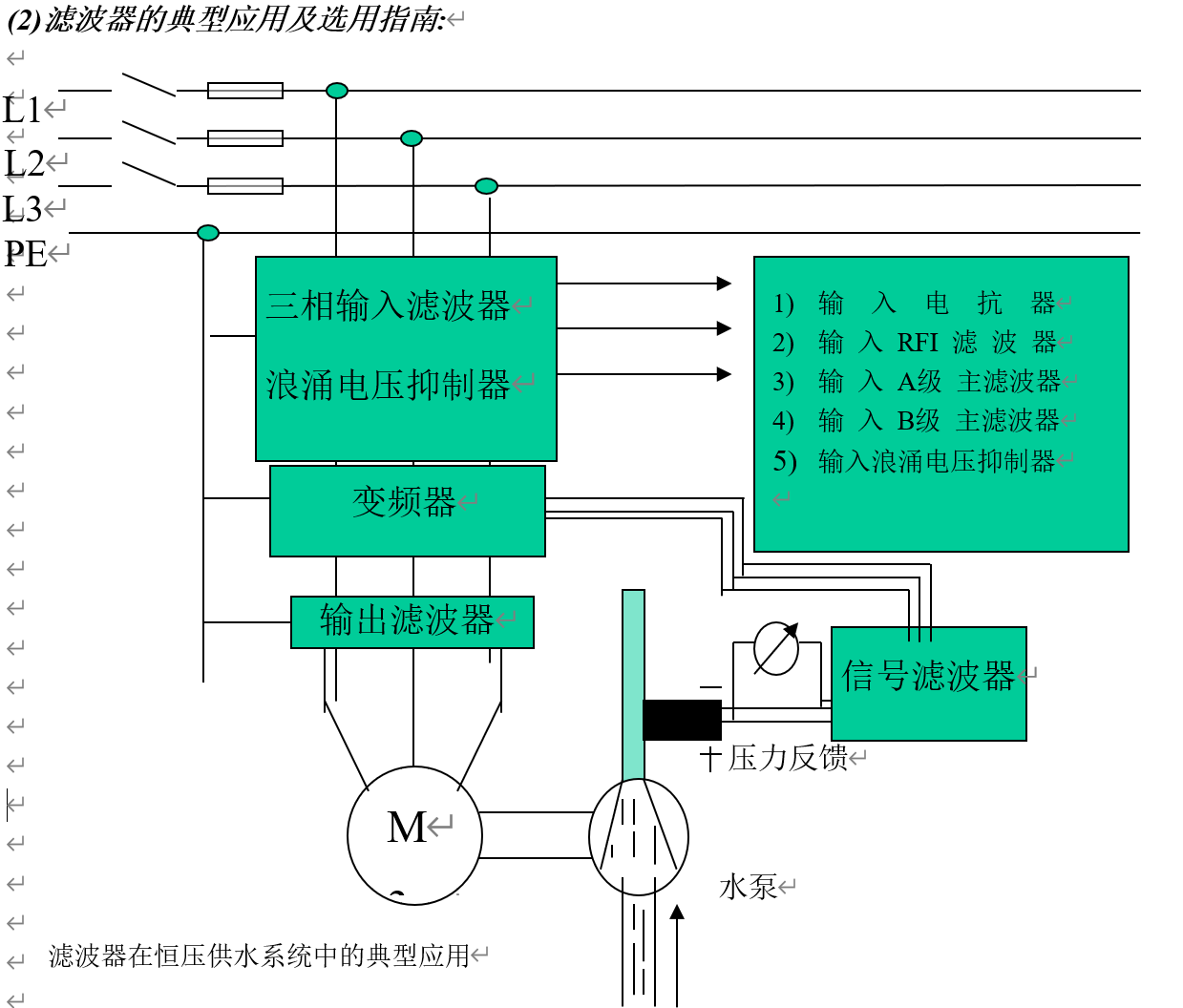

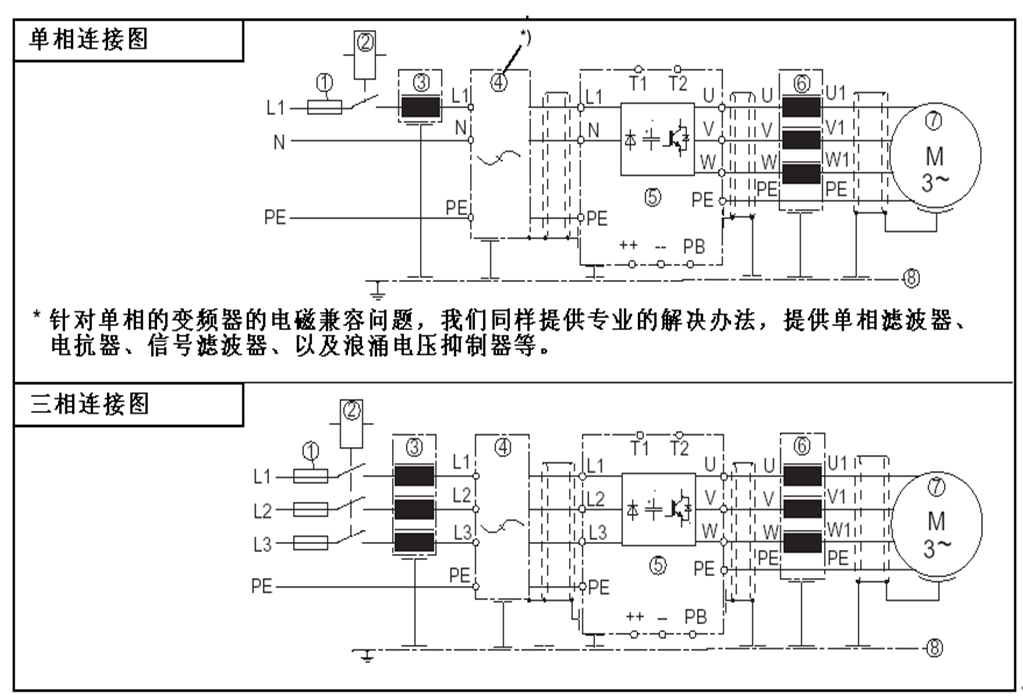

濾波器和變頻器的電路連接圖示：
①??? 保險絲??? ②交流接觸器???? ③輸入電抗器????? ④ RFI濾波器????? ⑤變頻器
⑥輸出電抗器或輸出濾波器或正弦波濾波器?? ⑦馬達?? ⑧地線匯流排
變頻器輸入部分的選擇：
? 變頻器電磁兼容要求 | 變頻器輸入端可選器件 | ||||
浪涌電壓抑制器 | 電抗線圈 | RFI 濾波器 | 主濾波器 A | 主濾波器B | |
無任何需要 | |||||
減少躍變電流及低頻諧波 | ● | ||||
減少電磁干擾 (EMI) A級 | ● | ○Ｅ | ○Ｅ | ||
減少電磁干擾 (EMI) B級 | ● | ○Ｅ | |||
減少電磁干擾(EMI) A級 減少輸入主電流及諧波 | ● | ● | ○Ｅ | ○Ｅ | |
減少電磁干擾(EMI)B級 減少輸入主電流及諧波 | ● | ● | ○Ｅ | ||
抑制電壓突變及浪涌保護 | ●Ｅ | ||||
○ = 可選的???????? ?????????● = 必需的????????????? Ｅ= 表現優良的
變頻器輸出部分的選擇：
? ?? 變頻器電磁兼容要求 | 變頻器輸出端可選器件 | |||
輸出電抗器 | RFI輸出濾波器 | 正弦波濾波器 | ||
抑制射頻輻射干擾 | ● | ○ | ||
抑制馬達軸向電流 | ● | ● | ○Ｅ | |
消除長線電纜行波干擾 | ● | ○ | ||
減小馬達工作溫度 | ● | ○ | ||
○ = 可選的????????? ????????● = 必需的?????????????? Ｅ= 表現優良的
變頻器信號線濾波器部分的選擇：
? ? 變頻器電磁兼容要求 | 變頻器信號濾波器可選器件 | |||
高頻鐵氧體磁珠 | 高頻鐵氧體磁環 | 信號濾波器 | ||
控制面板外引線 | ● | ● | ||
變頻器采樣回饋信號 | ● | ● | ○Ｅ | |
現場控制總線 | ● | ● | ○ | |
電路控制板設計 | ● | ○ | ||
○ = 可選的????????? ?????????● = 必需的???????????? Ｅ= 表現優良的
(3)變頻驅動系統電磁兼容的測試規范及方法:
引用標準：EN55011 FOR INDUSTRIES SCIENTIFIC AND MEDICAL (ISM)
A級用于工業領域，25A內屬于G1，25-100A屬于G2。B級用于家庭辦公室以及特殊要求

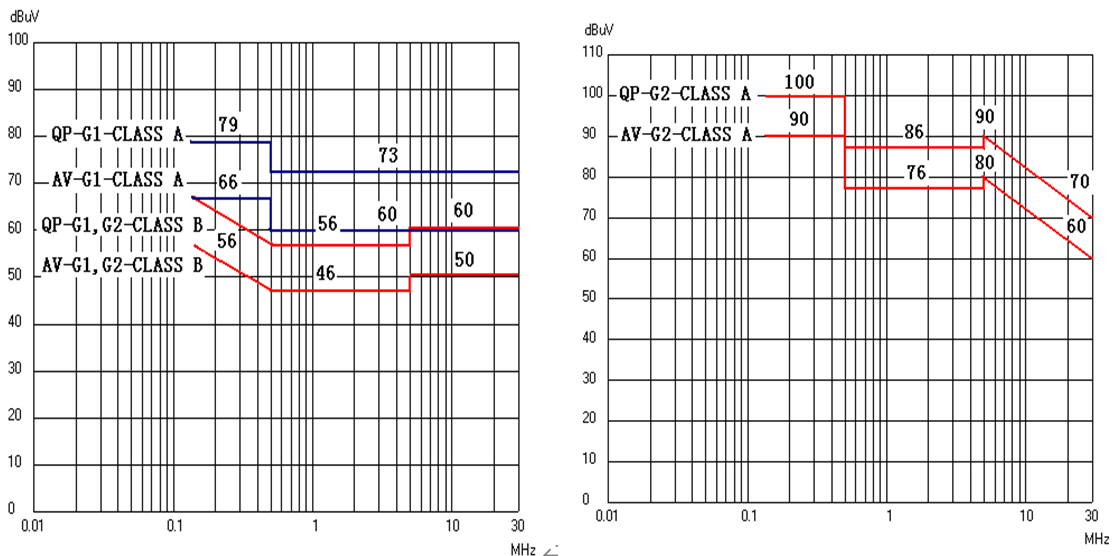

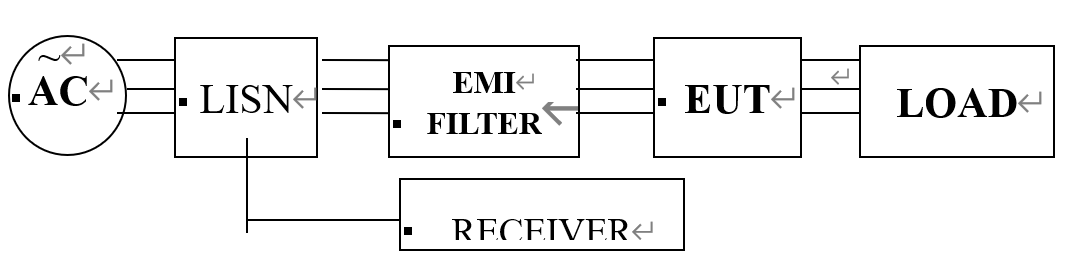

變頻器電磁兼容測試設備過程及測試曲線比較：
LISN 為人工電源網絡，提供標準的50歐姆的匹配阻抗，并且負責把干擾噪音提取出來；接收機為專用的電磁兼容分析儀，有標準的峰值、平均值、準峰值檢波方式。

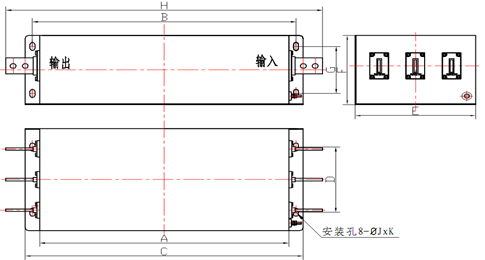

外形尺寸圖??????
電路原理圖

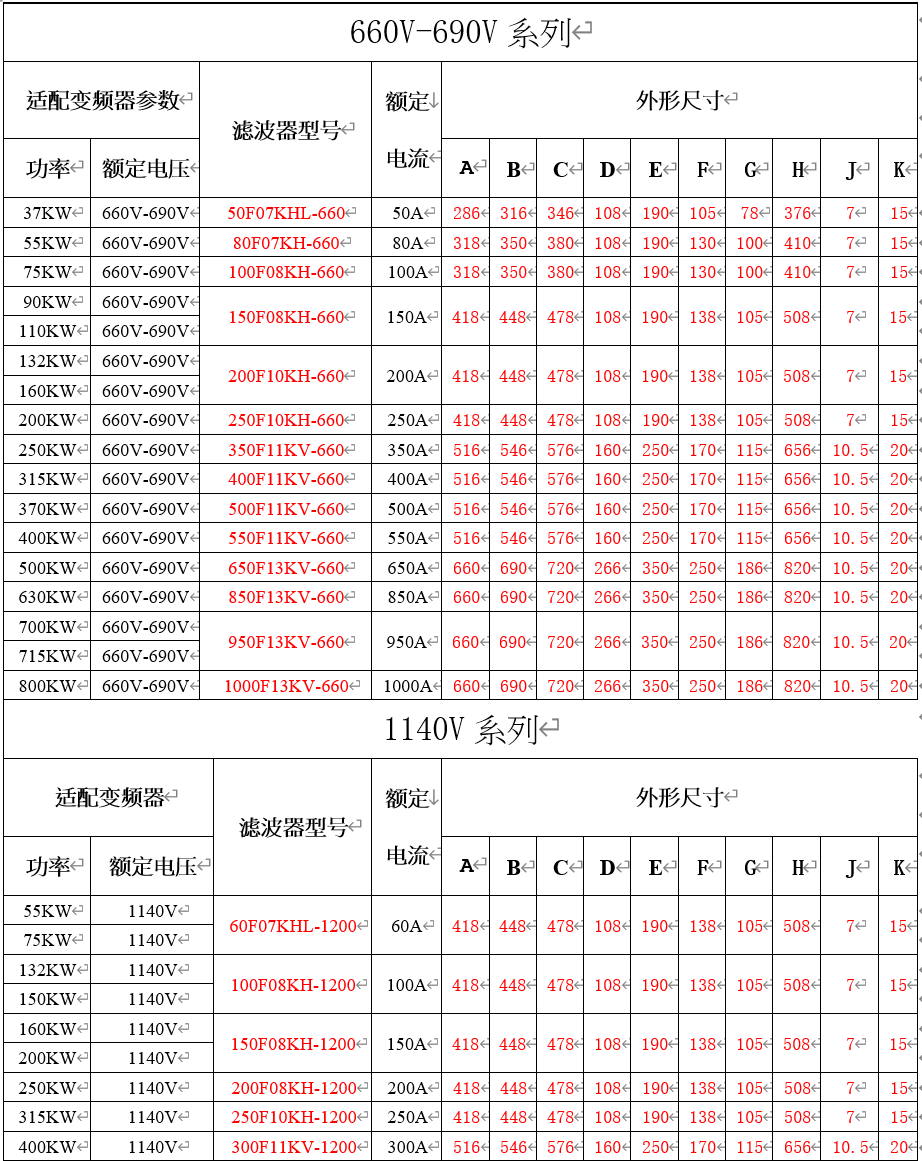

尺寸對照表
?
